ボール盤の剛性アップ

本業が忙しく全然趣味のものづくりができていませんでした.

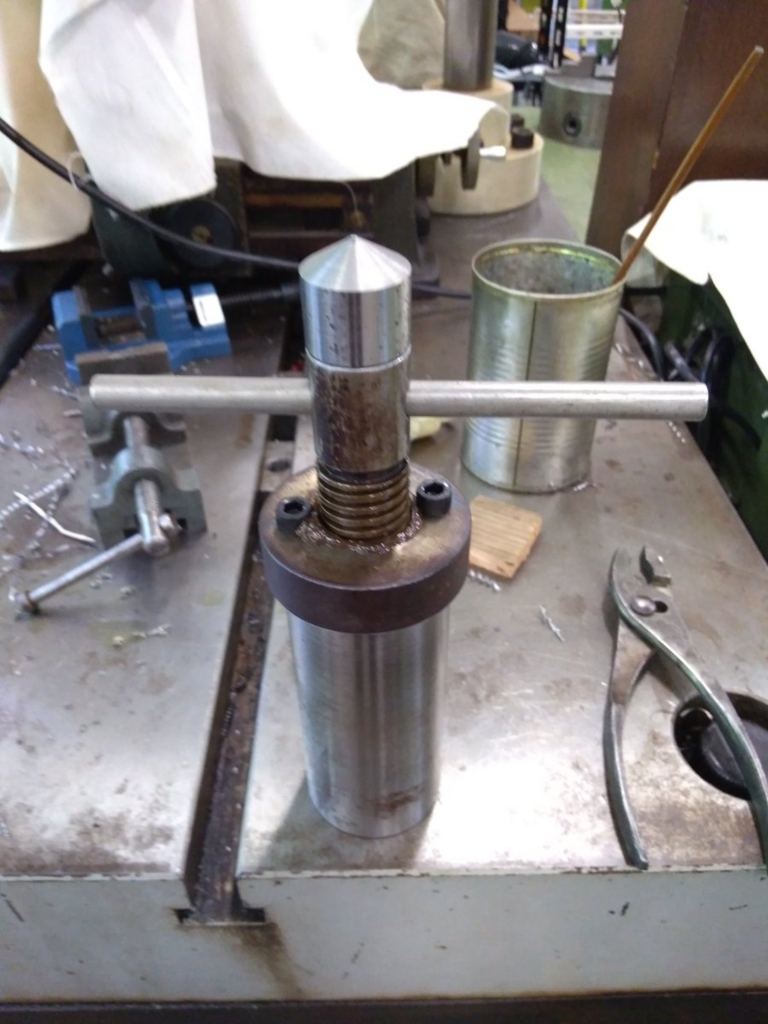

やっと暇ができましたのでボール盤の剛性不足を解消するため豆ジャッキを製作しました.

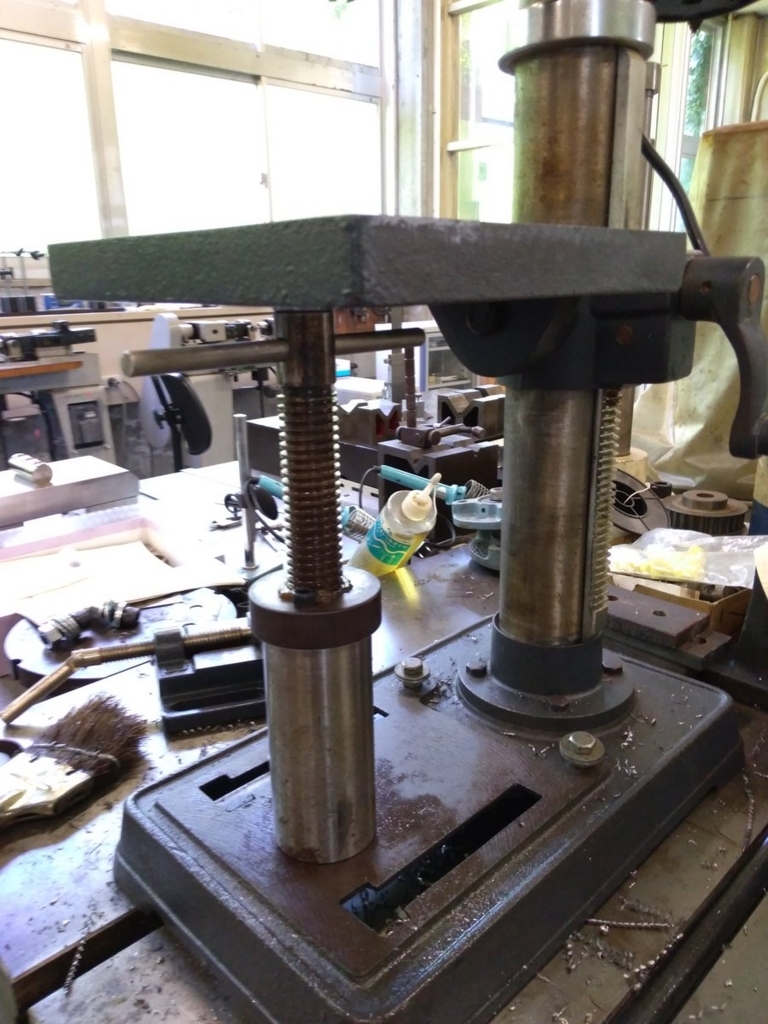

片持ちのテーブルがワークの重さや太いドリルを使った時の負荷でたわむのでコラムの反対側でたわみを止める用の豆ジャッキです.

f:id:kikaikousaku:20180813163623j:plain

f:id:kikaikousaku:20180813163636j:plain

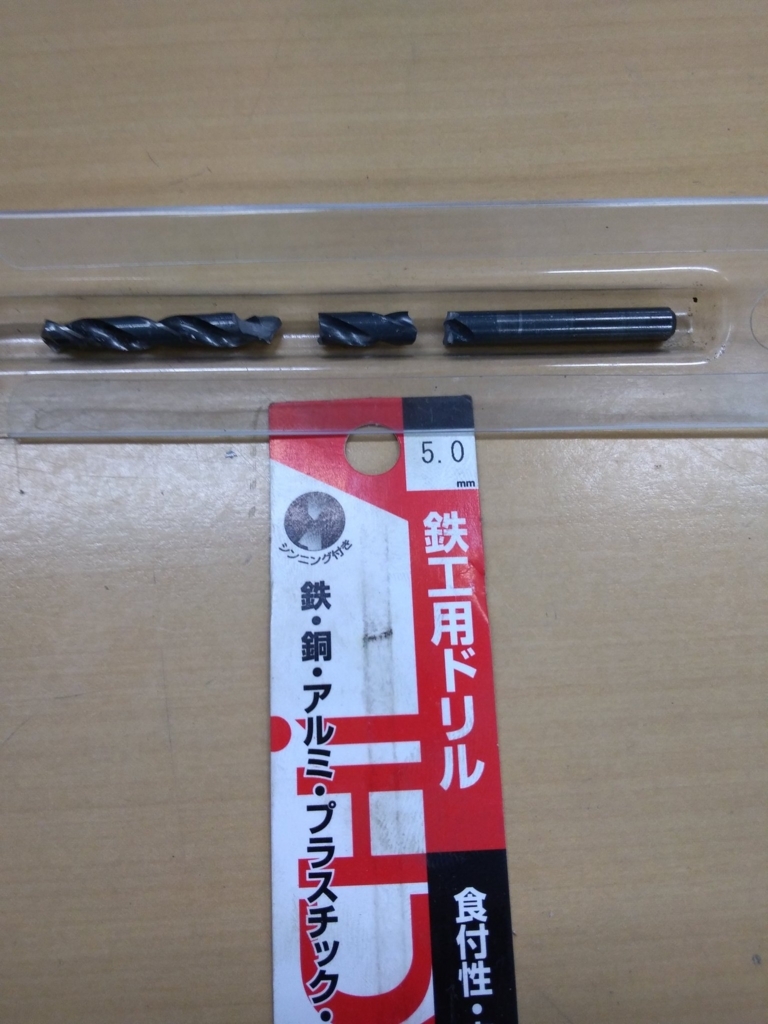

豆ジャッキ製作中にドリルを折ってしまいました.

孔を穿けるときに,抜け側が段付きになっており,いつも以上に気を付けていたのですが,案の定食いついてワークが飛びました.破片を回収しましたが全部はできませんでした.

けががなかったのだけが救いですが,皆さんも気を付けられてください.

f:id:kikaikousaku:20180813163936j:plain

卓上グラインダ復旧

壊れて廃棄するからともらっていた卓上グラインダをやっと修理できました.

大阪旅行で行った日本橋で同等品のコンデンサを見つけ購入.忙しくて1ヵ月寝かしての交換になりました.

この卓上グラインダ,ホームセンタにあるような取っ手付きみたいなやわな奴ではなく,鋳鉄製の頑丈な奴なのでどうしても直したかったので直せてよかったです.

普段使いの作業台に固定するか悩みましたが,やはり振動が気になるので材木屋の親戚から丸太の端材を貰ってきて専用台を作ろうと思っています.完成したらまた載せます.

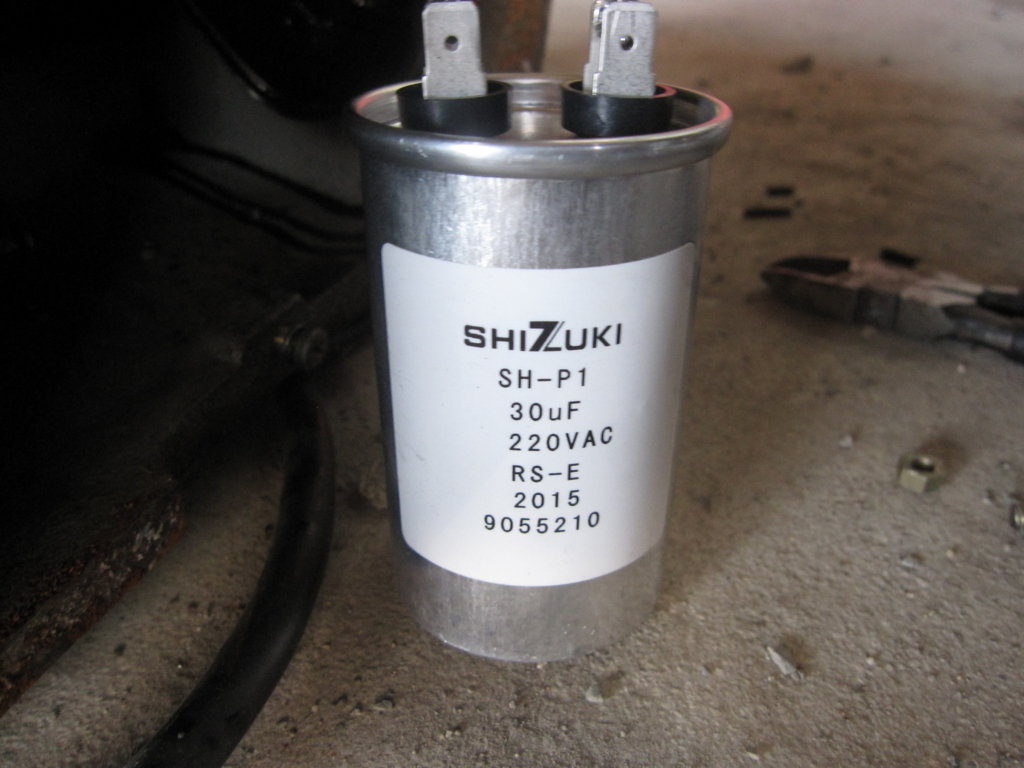

f:id:kikaikousaku:20180503225033j:plain日本橋で手に入れたコンデンサ

ところで日本橋はまだ昔ながらのお店が残っているんですね.それに工具屋が結構あって秋葉原よりも機械系の人は楽しめるかなと思いました.個人商店は一見さんお断り感あって入りにくくもありましたが...今回はバタバタだったので余裕をもってまた行きたいです.

外パス完成

更新さぼってました...モノ作りはというと,していたことにはしていたのですがどれも中途半端で完成までなかなかせずですね.

久しぶりにちゃんと完成させました.やりだすとそんなにかかんないのですが...

外パスです.材料はいらなくなった草刈り機の刃(工具鋼)です.

焼ならしして,粗切りして,焼なまししてやすりがけしてから先端だけガスバーナで火炎焼入れしました.

アセチレンではなく鍋とかする用のガスコンロ用のボンベにバーナアタッチメントつけてしたのですが,正直あなどってました.所詮料理用と...今回のように熱容量の小さいものであればこれで十分ですね.

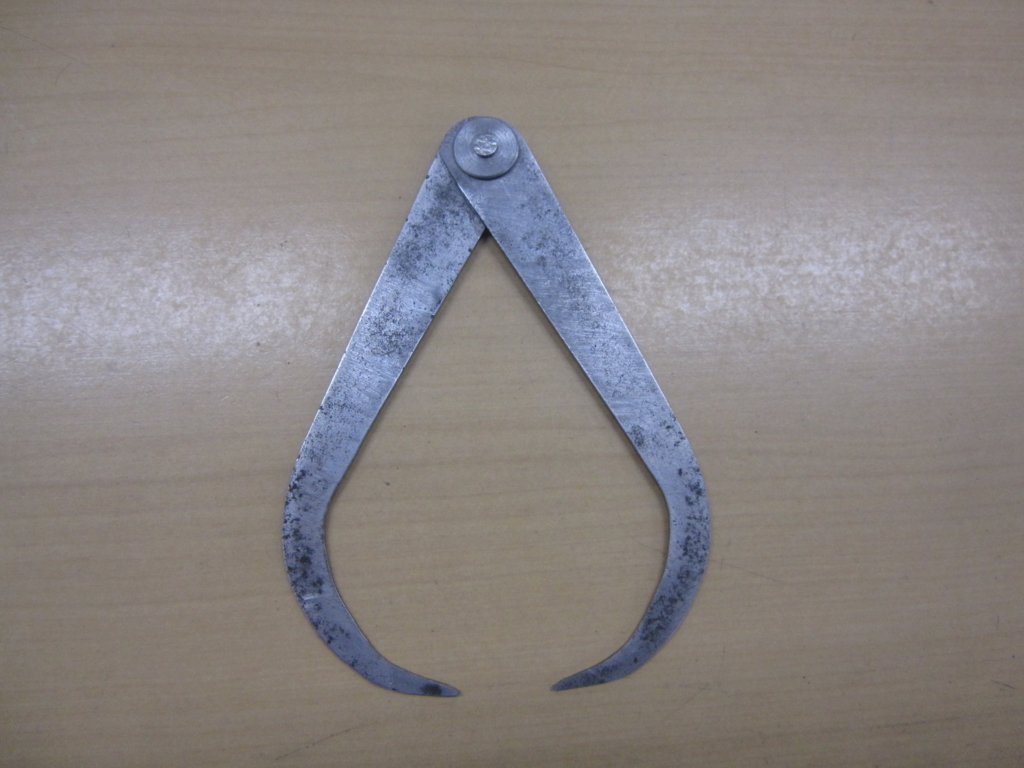

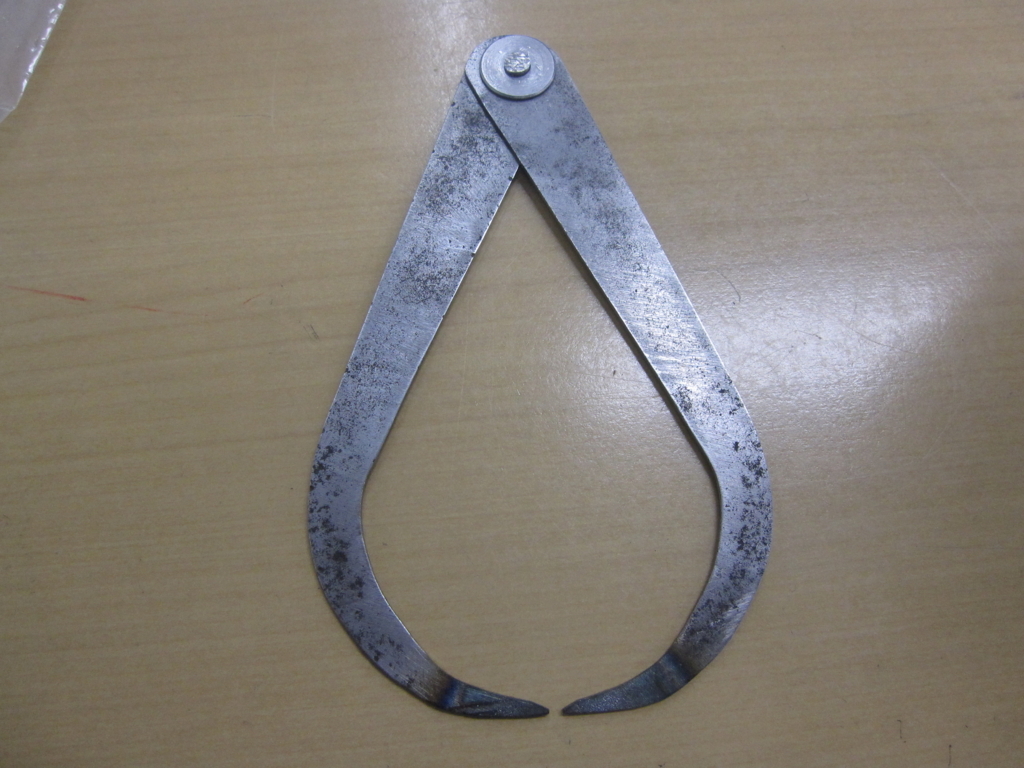

作ったはいいものの75mmまでマイクロメータで測れる自分の環境でどれだけ活躍できるのか...昔はパスで1/100読めと鍛えられたものでしたが.f:id:kikaikousaku:20180503224015j:plain焼入れ前f:id:kikaikousaku:20180503224733j:plain焼入れ後



バーベキュー用鉄板

何日か後にバーベキューをすることになったのですが,ちょうどいいサイズの鉄板がないということで製作しました.思い立ったが吉日,発案から完成まで3時間.昔拾ってきていたSS材の板がちょうどよかったです.

元々溶接は苦手です(特にアーク溶接).ということでアセチレン溶接で作りました.といってもかなりの部分を本職の方にしてもらったのですが...

それがかえって自分の下手なビードを目立たせている気もします.

把手を作るのに久しぶりに鍛造もしました.こちらはまあまあの出来かなと思っています.多少本職の方に手直ししてもらいましたが...

あとは使う前にスケールをよく落とすためにワイヤブラシをかけないといけませんが,とりあえず完成ということで,バーベキューが楽しみです.f:id:kikaikousaku:20180316211420j:plain



コマ大戦に向けて

皆さんコマ大戦というのをご存知でしょうか?

製造業,特に機械加工の会社が大企業から中小企業までその力を直径20mmのコマに込めて戦うという大人げないイベントがあります.

ぼくも大した技術はないのですが昨年出場しました.

去年は全く予算なかったのですが,今年ある会社から支援を頂きいろんなものを購入しました.

f:id:kikaikousaku:20180216203555j:plain

f:id:kikaikousaku:20180216203625j:plain

f:id:kikaikousaku:20180216203650j:plainf:id:kikaikousaku:20180216203711j:plain

実は中ぐりバイトを間違って購入しています.対応チップが小さかった...機会を見てチップを買わねば.

それとローレットがいっぱいあります.なぜならミスったから.ホルダに付属しとるし,2ついるからと2袋買ったら1袋2つ入りでした.合計3セット.もう一生ローレットには困らない気がします.

まだ仕上チップが届いていないのでそれも楽しみです.

ソケットレンチケース



ようやく膝を曲げられるようになり今年初加工です.

友人に3Dプリンタでソケットレンチのケースを作ってもらっていたのですがなかなかう成功せず...もったいないのでフライスで追加工して使えるようにしました.

うーん,せっかくの3Dプリンタなのに機械加工しないといけないのは...

つなぎ目が汚かったのでテープで隠していますが,それなりの出来に満足です.これでソケットレンチが工具箱の中で散らかることもなくなりそうです.

f:id:kikaikousaku:20180216202853j:plain
